Beschreibung

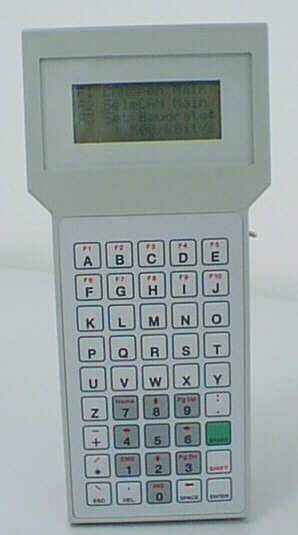

Das Handheld-Terminal HT-CAN-SCO stellt das ideale Hilfsmittel zur CAN-Bus-Analyse
bei Inbetriebnahmen dar, da es im Gegensatz zu einem PC sehr klein und handlich ist
und daher überall mit hingenommen werden kann. Es benötigt keine externe Spannungs-
versorgung, da es mit Batterien arbeitet. Wahlweise kann die Spannung auch über die
CAN-Bus-Schnittstelle eingespeist werden, was besonders für CAN-Netzwerke interessant
ist, in denen die Busteilnehmer über den CAN-Bus mit Spannung versorgt werden.
Das Handheld-Terminal ermöglicht sowohl die CAN-Bus-Analyse auf Schicht-2-Ebene als
auch auf Protokollebene (CANopen + SELECAN). Es können damit so wichtige Informationen,
wie die Anzahl der Fehlertelegramme oder die Busauslastung angezeigt werden. Das Gerät
ist außerdem in der Lage den gesamten CAN-Bus-Verkehr über einen bestimmten Zeitraum
aufzuzeichnen. Die Aufzeichnung kann durch unterschiedliche zuschaltbare Filterfunktionen
und durch die Wahl eines geeigneten Triggermodus so weit beeinflußt werden, daß nur noch
die für einen spezifischen Fehlerfall interessanten Informationen aufgezeichnet werden.

Die Bedienung des Gerätes ist sehr einfach, da alle Funktionen über Menüs angewählt werden
können. Bei der Analyse auf Protokollebene werden die meisten Telegrammtypen auch im
Klartext ausgegeben, was die Lesbarkeit der angezeigten Telegramme stark verbessert.
